产品详情
PBOC认证
DQ340
NFC读写模块(USB/UART/I2C)
概述
DQ340是一款13.56MHz的RFID非接触高频模块，基于小体积、低功耗、操作简单的理念设计。模块具有易用，操作安全可靠、支持多种卡类型操作的特点。
广泛应用于办公/家庭安防、个人身份识别、门禁系统、防伪系统、智能仪器仪表、互动玩具及生产过程控制等多种无线射频识别（RFID）系统。
主板与天线采用双绞线连接，方便简单。
技术规格
| 通信接口 | |
| 接口 | USB, UART, I2C |
| USB | HID, CDC |
| UART | 默认38400bps, 可配置9600/19200/38400/57600/115200bps. |
| I2C | 默认100Kbps, 200Kbps |
| 非接触智能卡 | |
| 通信速度 | 标准读/写速度 106kbps |
| 非接协议 | ISO 14443 A类 & B类, ISO15693 |
| 卡类型 | MIFARE® Classic卡 MIFARE® 1K/4K MIFARE® Ultralight MIFARE® Ultralight C MIFARE® DESFire EV1 EV2 EV3 MIFARE® Plus NTAG 210/212 NTAG 213/215/216 NTAG 223/224 NTAG 424/426 TYPE B CPU 二三代身份证(卡UID) I.CODE 1 I.CODE 2 I.CODE SLI |
| 读写距离 | 可选择天线,读写距离可达到100mm(视标签的类型和天线尺寸而定) |
| 部件 | |
| 指示灯 | 红色LED灯 x 1 |
| 物理特性 | |
| 模块尺寸 | 34 x 24mm |
| 电气特性 | |
| 工作电压 | 5.0V (5%) |
| 工作电流 | 小于180mA |
| 静态电流 | 小于3mA |
| 其它 | |
| 工作温度 | -25~+85℃ |
| 存储温度 | -40~+125℃ |
相关文件
| 产品介绍 | DQ340 产品说明书 V1.00.pdf | 20180928 |
| 通信手册 | PT300 通信协议说明书 V1.3.0.pdf | 20241025 |
| 演示软件 | RFReaderSoft V1.2.30.zip | 20250713 |

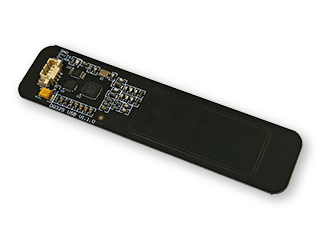

产品图片
 |
 |
