产品详情
低功耗
DQ310
NFC读写模块(UART/I2C)
概述
DQ310是一款13.56MHz的RFID非接触高频模块，基于小体积、低功耗、操作简单的理念设计。模块具有易用，操作安全可靠、支持多种卡类型操作的特点。
广泛应用于办公/家庭安防、个人身份识别、门禁系统、防伪系统、智能仪器仪表、互动玩具及生产过程控制等多种无线射频识别（RFID）系统。
主板与天线采用双绞线连接，方便简单。
技术规格
| 通信接口 | |
| UART-TTL | 默认38400bps, 可配置9600/19200/38400/57600/115200bps. |
| I2C | 默认100Kbps, 200Kbps |
| 非接触智能卡 | |
| 通信速度 | 标准读/写速度 106kbps |
| 非接协议 | ISO 14443 A类 |
| 卡类型 | ISO 14443-4 Type A, T = CL MIFARE® Classic卡, T=CL MIFARE® 1K/4K MIFARE® Ultralight MIFARE® Ultralight C MIFARE® DESFire EV1 EV2 EV3 MIFARE® Plus NTAG 210/212 NTAG 213/215/216 NTAG 223/224 NTAG 424/426 |
| 读写距离 | 可选择天线,读写距离可达到80mm(视标签的类型和天线尺寸而定) |
| 物理特性 | |
| 模块尺寸 | 15 x 26mm |
| 天线尺寸 | 标准30 x 30mm, 50 x 50mm, 70 x 70mm, 其它尺寸可定制 |
| 线长 | 默认10cm, 可定制 |
| 电气特性 | |
| 工作电压 | 3.3V (5%) |
| 工作电流 | 小于120mA |
| 静态电流 | 小于3mA |
| 低功耗检卡电流 | 小于20uA |
| 其它 | |
| 工作温度 | -25~+85℃ |
| 存储温度 | -40~+125℃ |
相关文件
| 产品介绍 | DQ310 产品说明书 V1.02.pdf | 20230404 |
| 通信手册 | PT300 通信协议说明书 V1.3.0.pdf | 20241025 |
| 演示软件 | RFReaderSoft V1.2.30.zip | 20250713 |

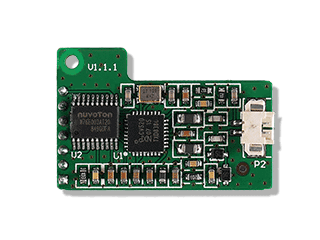

产品图片
 |
 |
 |
